Разработка полета винтокрыла сводится к одной огромной задаче. Вы должны управлять крутящим моментом. Каждый раз, когда несущий винт вращается, фюзеляж самолета, естественно, хочет вращаться в совершенно противоположном направлении. Традиционные конструкции решают эту аэродинамическую проблему с помощью специального рулевого винта. Однако коаксиальный ротор противоположного вращения предлагает проверенную и высокоэффективную альтернативу.
Размещая два несущих винта на одной и той же вертикальной оси, коаксиальный вертолет полностью устраняет необходимость в длинной хвостовой балке. Эта продуманная конструкция естественным образом нейтрализует крутящие силы. Это создает невероятно стабильную и компактную конструкцию самолета. В этом подробном руководстве мы разберем точную механическую архитектуру этих двухроторных систем. Мы оценим их уникальные эксплуатационные компромиссы в реальных сценариях полета. Наконец, мы предоставляем структурированную структуру оценки. Это поможет вам определить, соответствует ли эта специализированная платформа вашим конкретным требованиям к полезной нагрузке, занимаемой площади или требованиям для отдыха.
Нейтрализация крутящего момента. Вертолеты соосной схемы используют два несущих винта, вращающихся в противоположных направлениях на одной оси, чтобы естественным образом нейтрализовать крутящий момент, направляя 100% мощности двигателя на подъем, а не на управление противодействием крутящему моменту.
Эффективность занимаемой площади: благодаря удалению хвостовой балки соосные конструкции обеспечивают значительно меньшую рабочую площадь, что делает их идеальными для ограниченных пространств (например, военно-морские операции, городская логистика дронов).
Механическая сложность: необходимость использования полых концентрических приводных валов и двойных автоматов перекоса увеличивает первоначальные производственные затраты и накладные расходы на техническое обслуживание.
Неотъемлемая стабильность: симметричные аэродинамические силы обеспечивают исключительную устойчивость при зависании, что высоко ценится как в моделях для начинающих, так и в тяжелых промышленных приложениях.
Чтобы понять гениальность двухрядных несущих винтов, мы должны сначала взглянуть на основы физики полета. Основная проблема напрямую связана с Третьим законом движения Ньютона. Каждое действие вызывает равное и противоположное противодействие. Когда двигатель вертолета прилагает вращательную силу к лопасти несущего винта, воздух сопротивляется. Это сопротивление вызывает огромную противодействующую силу, называемую крутящим моментом. Фюзеляж, естественно, хочет резко вращаться в направлении, противоположном лопастям несущего винта.
Обычный вертолет борется с этой вращательной силой с помощью рулевого винта. Хвостовой винт толкает воздух горизонтально. Эта боковая тяга действует как рычаг, удерживающий самолет прямо. Несмотря на свою эффективность, этот традиционный подход несет в себе серьезную неэффективность. Стандартный рулевой винт потребляет примерно от 10 до 15 процентов общей мощности двигателя. Он тратит ценную энергию только для того, чтобы остановить вращение самолета. Эта отвлеченная мощность не может способствовать увеличению вертикальной подъемной силы.
Инженеры разработали коаксиальную конфигурацию, чтобы решить именно эту проблему неэффективности. Критерии успеха внедрения этого механизма зависят от нескольких строгих требований. Операторы выбирают эту конструкцию, когда им требуется максимальная эффективность подъема и мощности. Его выбирают, когда ангарное пространство или посадочная площадка требуют чрезвычайно компактного хранения. Кроме того, он превосходен там, где важна высокая стабильность при зависании. Удалив уязвимую хвостовую балку, самолет может безопасно летать ближе к препятствиям.
Секрет нейтрализации крутящего момента без рулевого винта заключается в механической симметрии. Коаксиальная система приводит в движение два отдельных ротора, установленных на одной центральной оси. Трансмиссия заставляет эти роторы вращаться в совершенно противоположных направлениях. Обычно верхний ротор вращается против часовой стрелки. Нижний ротор вращается по часовой стрелке.
Это противоположное вращение создает симметричные аэродинамические силы. Поскольку два роторных диска создают одинаковый крутящий момент в противоположных направлениях, силы скручивания полностью компенсируют друг друга. Фюзеляж остается абсолютно устойчивым. Вы направляете каждую унцию мощности двигателя непосредственно на вертикальный подъем.
Однако вам все равно придется направлять самолет влево или вправо. Рулевое управление известно как контроль рыскания. На стандартном самолете вы просто регулируете шаг рулевого винта. На соосном планере инженеры применили блестящий аэродинамический трюк. Они вносят преднамеренный дисбаланс крутящего момента. Чтобы повернуть направо, органы управления полетом слегка увеличивают общий шаг ротора, вращающегося против часовой стрелки. Одновременно они уменьшают шаг ротора, вращающегося по часовой стрелке. Общий подъем остается идентичным. Самолет не поднимается и не снижается. Но несущий винт, создающий большее сопротивление, плавно поворачивает фюзеляж.
Визуализация этого механического потока требует рассмотрения нескольких отдельных внутренних стадий. На правильной технической схеме коаксиальной системы должно быть показано:
Разделение коробки передач: центральная трансмиссия получает мощность от двигателя и разделяет ее на две противоположные вращательные мощности.
Концентрическое выравнивание: физическое размещение внутреннего сплошного вала внутри внешней полой трубки.
Разделительный зазор: необходимое вертикальное расстояние между верхним и нижним дисками ротора для предотвращения столкновения лопастей.
Маршрут управления полетом: путь толкателей, движущихся от нижнего автомата перекоса вверх через вращающийся узел к верхнему автомату перекоса.

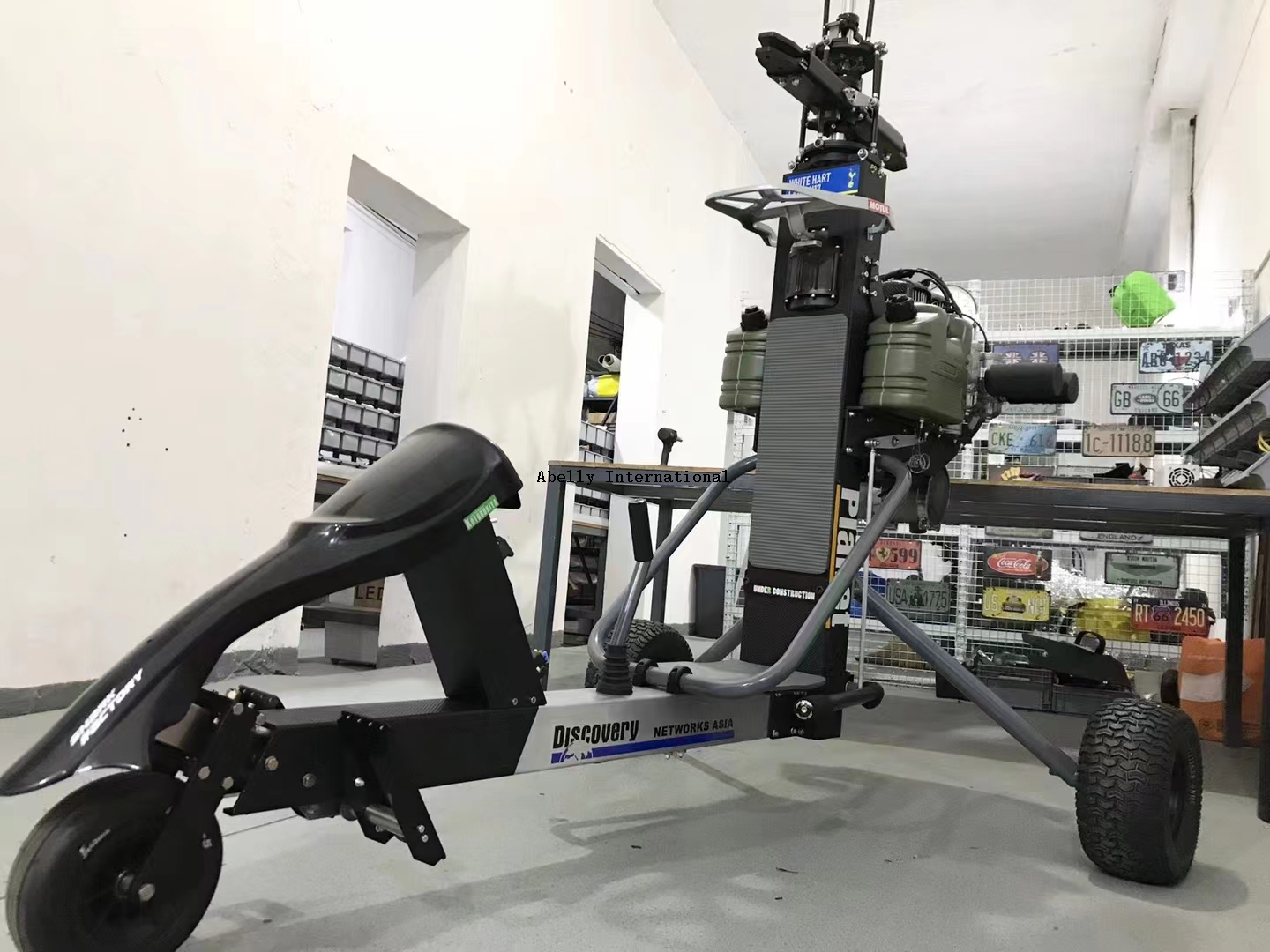

Для создания успешного коаксиального вертолета требуются узкоспециализированные внутренние компоненты. В конструкции ступицы несущего винта в два раза больше движущихся частей по сравнению со стандартным самолетом.
Наиболее отличительной особенностью является система двойного автомата перекоса. Единственный автомат перекоса преобразует команды пилота в неподвижном положении во вращательные движения лопастей. Поскольку соосный самолет имеет два отдельных несущих винта, вращающихся в противоположных направлениях, для него строго требуются два отдельных автомата перекоса. Нижний автомат перекоса управляет нижними лопастями несущего винта. Верхний автомат перекоса управляет верхними ножами.
Эти роторы поддерживаются внутренней и внешней мачтами. Механическая реальность этой установки сложна. Инженеры используют большую полую внешнюю мачту для поддержки нижней головки несущего винта. Внутри этой полой трубы находится прочная, более длинная внутренняя мачта. Эта внутренняя мачта проходит за нижний ротор и несет на себе головку верхнего ротора. Обе мачты имеют одну и ту же вертикальную осевую линию, но вращаются независимо.

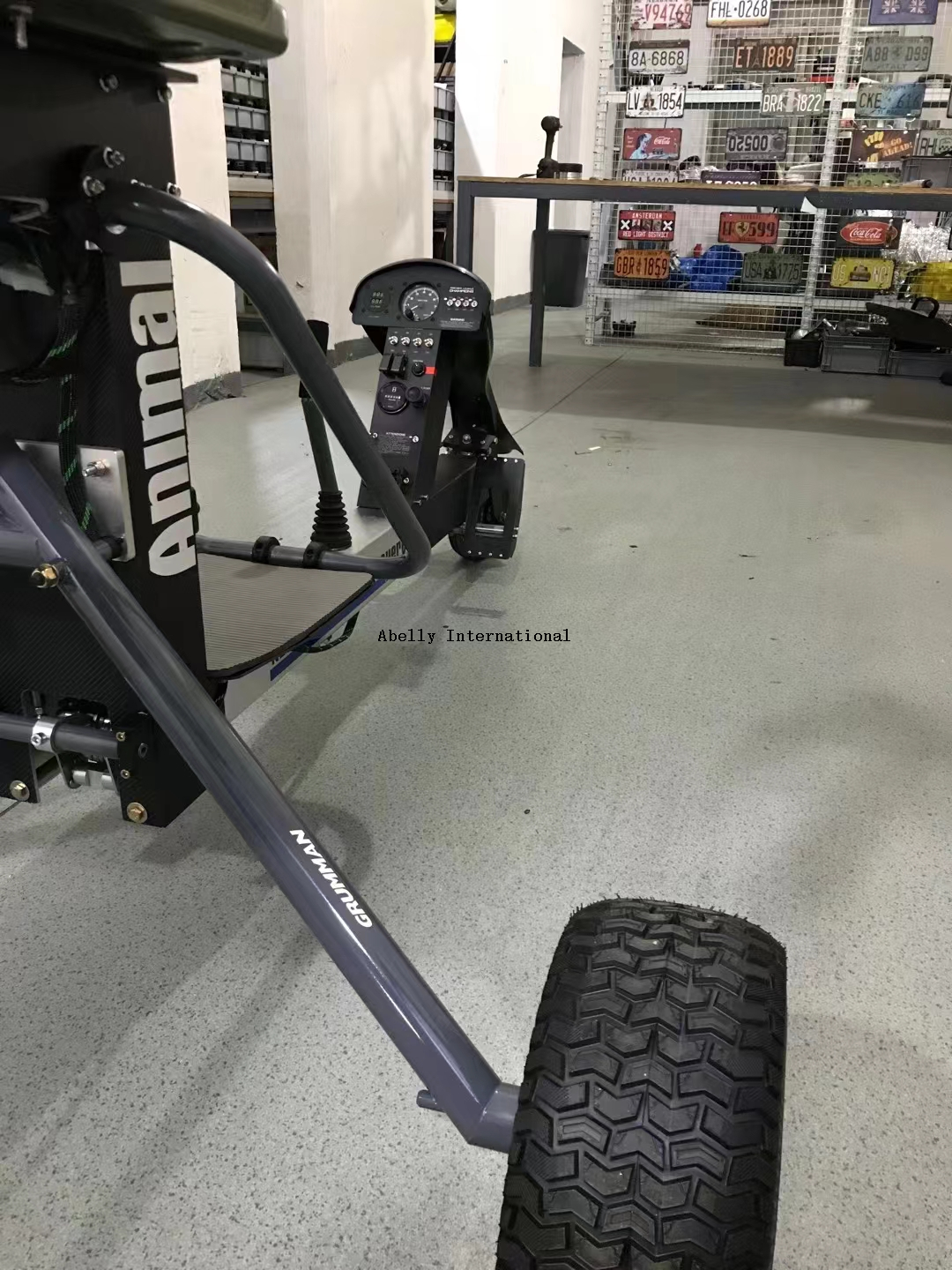

Передача команд пилота на верхний винт представляет собой еще одну серьезную проблему. Рычаги управления и сервоприводы должны механически направлять входные сигналы мимо агрессивной вращающейся среды нижнего ротора. Инженеры часто используют сложные стержни управления. Эти толкатели движутся параллельно мачтам и используют специальные подшипники скольжения для безопасного обхода нижних вращающихся частей.
Ниже приведена сводная таблица с подробным описанием критических механических элементов:
Компонент | Основная функция | Механический вызов |
|---|---|---|
Планетарный редуктор | Разделяет мощность двигателя и меняет направление вращения для одного приводного вала. | Должен поддерживать идеально синхронизированное число оборотов обоих валов при большой нагрузке. |
Внешняя мачта (полая) | Приводит в движение узел нижнего ротора. | Внутри должны быть размещены подшипники для поддержки внутреннего вала, вращающегося в противоположных направлениях. |
Внутренняя мачта (сплошная) | Приводит в движение узел верхнего ротора. | Требуется высокая прочность на разрыв, чтобы предотвратить изгиб на протяжении длительного периода. |
Двойные автоматы перекоса | Преобразуйте входные сигналы пилотного управления в изменения шага вращающихся лопастей. | Верхний автомат перекоса требует сложной прокладки рычажного механизма мимо нижнего несущего винта. |
Конструкторы самолетов постоянно сталкиваются с компромиссами. Выбор правильной конфигурации ротора определяет максимальную производительность машины. Мы можем оценить эти конструкции по трем основным категориям производительности.
Первым важным преимуществом коаксиальной системы является соотношение подъемной силы и занимаемой площади. По сравнению с однороторными конструкциями соосные машины невероятно компактны. Обычному вертолету требуется длинная хвостовая балка, обеспечивающая рычаг рулевого винта. Удаление этой стрелы позволяет тяжеловесному самолету разместиться внутри небольших ангаров или на тесных посадочных площадках. Вы получаете возможность переносить гораздо более тяжелые полезные нагрузки в значительно меньшей физической оболочке.
Однако эта компактная мощность сопряжена с аэродинамическими компромиссами при полете вперед. В то время как соосные платформы превосходно справляются с неподвижным зависанием, высокоскоростное движение сопряжено со сложной физикой. Когда самолет движется вперед, нижний винт постоянно работает в турбулентном ускоренном следе за верхним винтом. Это явление называется следовой интерференцией. Это снижает аэродинамическую эффективность нижних лопастей при быстром полете вперед. Таким образом, одновинтовые самолеты обычно лучше работают на очень высоких крейсерских скоростях.
При оценке масштабируемости и полезной нагрузки мы также должны учитывать мультикоптеры. Квадрокоптеры доминируют на рынке легких дронов. Они полагаются на простые лопасти с фиксированным шагом и полагаются на изменение оборотов двигателя для управления. Но эффективность мультикоптера резко падает по мере увеличения полезной нагрузки. Увеличение веса требует значительно более мощных двигателей и батарей. Коаксиальная система гораздо лучше масштабируется для тяжелых корпоративных дронов и пилотируемых самолетов. Это максимизирует эффективность использования дискового пространства. Вы создаете мощный подъем из концентрированной центральной точки, не охватывая несколько широких рук.
Уникальные характеристики производительности двухроторных систем делают их очень востребованными в нескольких различных отраслях.
В корпоративном секторе эту конструкцию активно используют дроны-тяжеловесы. Опрыскивание сельскохозяйственных культур, проверка линий электропередачи и удаленная доставка грузов требуют точного зависания. Эти приложения требуют высокой полезной нагрузки. Кроме того, соосный вертолет обеспечивает исключительную устойчивость при боковом ветре. Поскольку у него нет рулевого винта, внезапный боковой ветер не будет сильно толкать хвост. Это делает точные полеты в плохую погоду намного безопаснее.
Военная и морская авиация также в значительной степени полагаются на эту архитектуру. Самыми известными образцами являются вертолеты российского конструкторского бюро Камова. Военно-морские силы любят эти платформы. Управлять самолетом с качнувшейся палубы корабля опасно. Традиционный рулевой винт представляет собой серьезную опасность удара для палубного экипажа и надстроек корабля. Компактная конструкция без хвоста позволяет военно-морским силам использовать тяжелые ударные и спасательные вертолеты с гораздо меньших по размеру фрегатов и эсминцев.
В потребительском сегменте этот механизм доминирует над радиоуправляемыми моделями и дронами-любителями. Новичкам приходится бороться с обычными одновинтовыми радиоуправляемыми вертолетами. Управление дрейфом рулевого винта требует постоянных, крошечных корректировок управления. Коаксиальные модели устраняют это разочарование. Присущая им аэродинамическая симметрия создает тенденцию к самостабилизации. Если отпустить стики управления, модель, естественно, захочет остановиться и зависнуть на месте. Это делает их бесспорным мировым стандартом для самолетов с дистанционным управлением, удобных для начинающих.
Несмотря на невероятные преимущества, использование коаксиальной платформы влечет за собой строгие требования к техническому обслуживанию. Вы обмениваете аэродинамическую сложность на механическую сложность. Вы должны оценить эти риски, прежде чем переходить на платформу.
Основное внимание уделяется множеству точек отказа. Головка ротора содержит в два раза больше подшипников, рычагов и движущихся компонентов. Планетарный редуктор, управляющий концентрическими валами, представляет собой сложную машину. Эта сложность напрямую приводит к увеличению затрат на ремонт. Это также требует гораздо более строгих и частых протоколов проверок для обеспечения безопасности полетов.
Еще одним физическим ограничением является риск удара мачты или столкновения лопастей. Верхняя и нижняя лопасти несущего винта гибкие. Во время очень агрессивных маневров или при сильных отрицательных перегрузках лопасти изгибаются вертикально. Если пилот выталкивает самолет за пределы диапазона полета, верхние лопасти могут наклониться и удариться о нижние лопасти. Это приводит к катастрофическому разрушению конструкции в воздухе. Поэтому пилоты должны управлять этими машинами в строгих пределах маневренности.
Весовые штрафы также играют роль. Сэкономив вес, сняв хвостовую балку и трансмиссию рулевого винта, вы снова добавляете вес на главную ступицу. Тяжелая и сложная реверсивная коробка передач частично компенсирует первоначальную экономию веса. Самолет остается компактным, но в центре он плотно тяжелый.
Чтобы помочь лицам, принимающим решения, вот краткий контрольный список по логике:
Выбирайте коаксиальную конструкцию, если: Эксплуатационная площадь сильно ограничена. Требуется максимальная устойчивость при висении при боковом ветре. Подъем тяжелых грузов является основной задачей.
Избегайте соосной конструкции, если: Основной целью является высокоскоростной полет вперед. Бюджеты на техническое обслуживание строго ограничены. Миссия требует очень агрессивных акробатических маневров.
Соосный механизм противоположного вращения ротора представляет собой узкоспециализированное и проверенное авиационное решение. Он намеренно жертвует механической простотой ради исключительной стабильности при зависании и непревзойденной пространственной эффективности. Собрав два несущих винта и устранив хвостовую балку, инженеры решили фундаментальную проблему крутящего момента, одновременно радикально сократив занимаемую площадь самолета.
Двигаясь вперед, покупатели и операторы должны тщательно оценить свои точные требования к миссии. Сопоставьте свои конкретные потребности в полезной нагрузке и ограничения по пространству с механическими реалиями, изложенными здесь. Признайте, что для сложных коробок передач требуется интенсивный бюджет на техническое обслуживание. Независимо от того, инвестируете ли вы в корпоративный дрон-тяжеловоз или изучаете модели радиоуправляемого управления для начинающих, понимание этих аэродинамических компромиссов гарантирует, что вы выберете самую безопасную и эффективную платформу для своих целей.
О: Не все вертолеты используют эту конструкцию из-за серьезных механических компромиссов. Соосные системы требуют очень сложных, тяжелых редукторов и двойных автоматов перекоса. Это значительно увеличивает первоначальные производственные затраты и расходы на текущее обслуживание. Кроме того, нижний винт испытывает аэродинамическое сопротивление при быстром полете вперед из-за помех в следе от верхнего винта, что ограничивает максимальную скорость.
О: В мире радиоуправлений и любителей — да. Противоположные роторы создают сильную тенденцию к самостабилизации, что делает их идеальными для новичков. В полномасштабной пилотируемой авиации они ведут себя несколько иначе, чем обычные вертолеты. Хотя им требуется специальная подготовка для полета вперед, они превосходно обеспечивают надежное и стабильное зависание.
О: Да, они испытывают помехи в следах. Нижний ротор теряет некоторую эффективность, поскольку он втягивает воздух, который верхний ротор уже ускорил вниз. Однако инженеры уравновешивают эту конкретную потерю огромной мощностью, сэкономленной за счет полного исключения паразитного стока двигателя традиционного рулевого винта.
Ответ: Если один винт перестает вращаться или полностью выходит из строя, самолет испытывает катастрофическую потерю баланса крутящего момента. Без противодействующей вращательной силы фюзеляж немедленно войдет в неконтролируемое сильное вращение. Эта крайняя уязвимость подчеркивает острую необходимость тщательного и постоянного обслуживания трансмиссии и коробки передач.
