Руководство по гибке алюминия: процессы, советы и выбор материала

Гибка алюминия — это процесс изготовления металла, при котором листы или трубы алюминиевых профилей деформируются вдоль прямой оси или заданной кривой с использованием такого оборудования, как листогибочные станки или станки для растягивания. Достижение оптимального качества гибки требует контроля упругости радиуса изгиба при отпуске и структурной целостности для поддержания высокой прочности и допусков на размеры.

Как металлургический и технический специалист по прецизионному конструкционному изготовлению алюминия, я анализировал физико-механическое поведение зерен материалов и профили механических напряжений. В промышленном морском транспорте и производстве специализированного оборудования алюминиевые весы на изгиб обеспечивают предел прочности, предельное растяжение, удлинение и физику деформационного упрочнения. Неправильный расчет ключевых параметров приводит к утончению микротрещин на внешних растянутых поверхностях, пружинению или короблению конструкции. Процессы гибки должны соответствовать растущим стандартам качества, выдерживать циклическую усталость, обеспечивать строгое соблюдение геометрических форм и исключать дорогостоящие вторичные доработки. В этом руководстве оцениваются методы гибки алюминия, критерии выбора сплавов, принципы деформации и передовые стратегии оснастки.

Оглавление

1. Что такое гибка алюминия

2. Методы и процессы гибки алюминия

3. Лучшие методы сгибания алюминиевых уголков

4. Как согнуть алюминий вручную

5. Как использовать листогибочный пресс для гибки

6. Лучшие материалы для гибки алюминия

7. Ключевые факторы, влияющие на изгиб алюминия

8. Как предотвратить трещины при изгибе алюминия

Что такое гибка алюминия

Гибка алюминия — это производственный процесс пластической деформации, который изменяет геометрическую форму профилей или труб из алюминиевого листового металла путем приложения механических сил, превышающих предел текучести материала, но остающихся ниже предела прочности на растяжение.

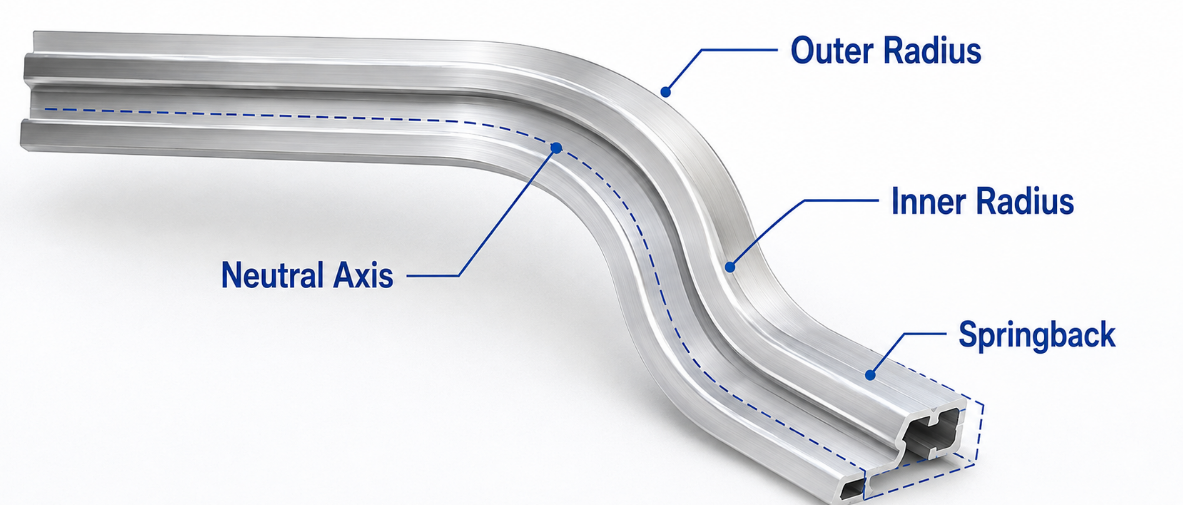

При изгибе внутренние напряжения перераспределяются по сечению. Материал внешнего радиуса испытывает растягивающее напряжение и удлиняется, а материал внутреннего радиуса сжимается и сжимается. Нейтральная ось, где напряжение равно нулю, смещается внутрь к сжимающей поверхности, изменяя допуск на изгиб конструкции и требуемую компенсацию текучести.

Алюминий ведет себя иначе по сравнению с низкоуглеродистой сталью из-за более низкого модуля упругости. Это вызывает более высокую упругую отдачу, когда упругое восстановление приводит к небольшому раскрытию конечного угла изгиба после снятия силы. Управление изгибом алюминия требует точного расчета коэффициента уменьшения изгиба K и выравнивания зеренной структуры относительно линии сгиба.

При высокоточном производстве компоненты должны соответствовать строгим геометрическим ограничениям. Для специализированных применений, таких как каркасы медицинского диагностического оборудования, включая прецизионную гибку алюминия для медицинского оборудования, процесс должен обеспечивать получение поверхностей без трещин и равномерной кривизны. Детали требуют интеграции с механической обработкой и анодированием, требующими жестких угловых допусков в пределах 0,2 градуса.

Поведение при деформационном упрочнении: поскольку алюминий деформируется во время холодного изгиба, в его кристаллической решетке размножаются дислокации. Это увеличивает локальный предел текучести, одновременно снижая остаточную пластичность, что требует тщательного контроля во время многоэтапных операций формования.

Методы и процессы гибки алюминия

Промышленные методы гибки алюминия включают в себя гибку нижней части на воздухе, трехвалковую гибку с вытяжкой и гибку с ротационной вытяжкой, каждый из которых выбирается в зависимости от объема производства и требований к допускам.

Выбор процесса определяет напряженное состояние поверхности, стабильность размеров и эффективность производства. Выбор неподходящего метода приводит к нестабильности упругого сжатия поперечного сечения или следам инструмента на визуальных поверхностях.

1. Воздушная гибка: пуансон вдавливает алюминиевый лист в V-образное отверстие матрицы, не прижимая металл к стенкам матрицы. Конечный угол изгиба зависит от глубины проникновения пуансона. Контакт происходит в трех точках, поэтому требуемый тоннаж относительно невелик, но упругая отдача значительна и требует компенсации угла с помощью ЧПУ.

2. Нижняя часть: алюминиевый лист прижимается до полного контакта с поверхностью V-образной матрицы. Пуансон заставляет материал соответствовать углу матрицы, устанавливая постоянный радиус. Для опускания на дно требуется в три-пять раз больший тоннаж, чем для изгиба на воздухе, но при этом уменьшается изменение упругости.

3. Чеканка: чрезвычайная механическая нагрузка заставляет кончик пуансона проникать в алюминиевый лист за пределы его предела текучести, физически смещая металл по оси изгиба. Это устраняет пружинение и создает малые радиусы, но требует высокой мощности пресса.

4. Трехвалковая гибка: три регулируемых ролика обеспечивают непрерывную кривизну длинных алюминиевых листов или экструдированных профилей. Постепенное вертикальное смещение центрального ролика постепенно уменьшает радиус изгиба архитектурных изгибов или корпусов сосудов.

5. Формовка с растяжением: зажимы захватывают алюминиевый профиль или лист с обоих концов, создавая продольное растягивающее напряжение вблизи его предела текучести, прежде чем наматывать его на формовочную матрицу. Поддержание растягивающего напряжения исключает коробление внутреннего радиуса и подавляет пружинение.

6. Гибка с помощью ротационной вытяжки: используется для гибки труб и полых профилей. Гибка с помощью ротационной вытяжки прижимает материал к вращающейся гибочной матрице, в то время как матрица для очистки под давлением и внутренняя оправка поддерживают стенки профиля для предотвращения сплющивания или образования складок в поперечном сечении.

Радиусы заплечиков матрицы и контроль трения. При воздушной гибке алюминия необходимы гладкая полировка и периодическая смазка радиусов заплечиков V-образной формы. Несмазанные стальные штампы вызывают истирание там, где частицы алюминия привариваются к заплечикам штампа, что приводит к образованию царапин на поверхности и концентрации напряжений, вызывающих растрескивание.

Лучшие методы сгибания алюминиевых уголков

Лучшими методами гибки алюминиевых угловых профилей являются ротационная гибка и формовка с растяжением с использованием полиоксиметиленовых или стальных опорных вставок для предотвращения скручивания ножек и коробления полотна.

Сгибание асимметричных форм, таких как углы L, представляет собой механическую проблему. Поскольку центр тяжести поперечного сечения не совпадает с центром сдвига, применение изгибающих моментов приводит к скручиванию профиля и выпучиванию опоры.

1. Гибка вращающейся вытяжкой со вставками для башмаков: гибочная матрица с разъемной формой, имеющая точную геометрическую полость, полностью охватывает обе стороны угла. Стационарный башмак стеклоочистителя поддерживает вертикальный фланец в точке касания деформации, поддерживая выравнивание конструкции и предотвращая разрушение опоры.

2. Формовка с растяжением для структурных углов: применение гидравлического осевого натяжения вдоль нейтральной оси перед обведением угла вокруг формообразующего блока равномерно растягивает все поперечное сечение в пластическую деформацию. Это устраняет сжимающее напряжение во внутренней опоре, предотвращая сморщивание внутреннего фланца.

3. Гибка валков с помощью направляющих роликов. Для обработки алюминиевых уголков в кольца или большие дуги используются три вальцегибочных станка, оснащенных регулируемыми направляющими роликами с канавками. Направляющие ролики удерживают вертикальную опору от наклона или деформации, в то время как центральный ролик заставляет горизонтальную опору принимать заданный радиус.

Внутренние опорные наполнители: при гибке полых или асимметричных алюминиевых уголков с малыми радиусами перед формовкой вставьте в угол уголка гибкие полимерные оправки высокой плотности. Полимерные вставки равномерно распределяют сжимающие нагрузки, предотвращая локальные сминания по линии пятки, не повреждая поверхности.

Как согнуть алюминий вручную

Для ручной гибки алюминия требуются тиски с мягкими губками, зажимающие блоки из твердой древесины или синтетические формовочные блоки, точная разметка линии сгиба и контролируемое механическое усилие, прикладываемое с помощью гибочного листа или резинового молотка.

В то время как крупносерийное производство зависит от автоматизации, мелкосерийное прототипирование и корректировка на месте требуют ручных методов. Поскольку алюминию не хватает пластичности, свойственной низкоуглеродистой стали, ручные операции должны смягчать точки концентрации напряжений.

1. Расположение и маркировка: Рассчитайте необходимый припуск на изгиб, используя угол изгиба внутри радиуса, коэффициент K и значения толщины листа. Отметьте линии сгиба тонким фетровым маркером, а не острой стальной палочкой, поскольку царапины от ручки создают концентраторы напряжений, которые вызывают преждевременное растрескивание вдоль оси изгиба.

2. Зажим с помощью опалубочных блоков: Надежно зажмите алюминиевый лист между двумя опалубочными блоками из твердой древесины или синтетического материала внутри тисков. Верхняя кромка переднего блока должна иметь гладкий предварительно обработанный радиус, равный или превышающий минимальный радиус изгиба материала. Никогда не сгибайте алюминий острыми губками тисков.

3. Применение механической силы: используйте плоский деревянный стержень или согните лист вручную, чтобы равномерно распределить силу по длине листа. Плавно и непрерывным движением поверните лист под желаемый угол. Если требуются незначительные корректировки, слегка постучите резиновым молотком высокой плотности, начиная с внешних краев.

4. Контролируемое термическое размягчение: для твердых алюминиевых сплавов, таких как 6061 T6, изгиб вручную при комнатной температуре приводит к разрушению. Примените кислородно-ацетиленовое пламя с концентрацией тяжелой углеродной сажи, чтобы покрыть область изгиба. Равномерно нагрейте алюминий, пока сажа не выгорит полностью (примерно от 350 до 400 градусов по Цельсию), затем сразу же согните его, пока он мягкий.

Процедура сгиба вручную: сначала рассчитайте припуск на изгиб и отметьте линии сгиба фетровым маркером. Затем примените локальное нагревание сажевой горелкой, если температура превышает состояние O, пока сажа не рассеется. Затем зажмите лист между радиусными блоками в тисках. Наконец, приложите равномерную силу, используя сгибающийся стержень, и слегка согните его, чтобы компенсировать упругое восстановление.

Термический мониторинг во время размягчения: перегрев алюминия выше 450 градусов по Цельсию вызывает рост зерен и плавление границ зерен, разрушая структурную целостность. Используйте цветные карандаши или инфракрасные пирометры, а не визуальные подсказки, поскольку алюминий не меняет цвет перед плавлением.

Как использовать листогибочный пресс для гибки

Использование листогибочного тормоза для гибки алюминия требует расчета точных пределов тоннажа, выбора V-образных отверстий матрицы, обычно в 8–12 раз превышающих толщину материала, установки радиусов пуансона и применения автоматической компенсации угла упругого возврата.

Листогибочные прессы с ЧПУ жизненно важны для промышленной обработки листового металла. Достижение стабильной гибки алюминия требует точного математического программирования и настройки машины.

1. Рассчитайте требуемый тоннаж гибки: Сила, необходимая для гибки алюминиевого листа на листогибочном прессе, зависит от предельной прочности на разрыв, толщины листа при изгибе и ширины V-образного отверстия матрицы. Убедитесь, что общий тоннаж не превышает предел мощности листогибочного пресса или инструмента.

2. Выбор V-образного отверстия матрицы и радиуса пуансона. Для формирования алюминиевого листа рекомендуется использовать широкое V-образное отверстие матрицы, в 10–12 раз превышающее толщину материала. Более широкие отверстия матрицы распределяют изгибающую силу по большей дуге, уменьшая растягивающее напряжение и образование вмятин на поверхности. Радиус кончика пуансона должен соответствовать минимальному радиусу изгиба сплава или превышать его.

3. Программирование контроллера ЧПУ: Введите толщину материала, прочность на разрыв, направление зерна внутри радиуса и параметры V-матрицы в контроллер ЧПУ. Установите положение пальцев заднего упора так, чтобы линия сгиба точно совпадала с центром V-образного штампа. Лазерные системы измерения угла с ЧПУ контролируют угол изгиба в режиме реального времени, чтобы компенсировать пружинение.

4. Выполнение тестовых изгибов. Всегда выполняйте тестовый изгиб на образце лома, вырезанном из одной и той же партии листов и с одинаковой ориентацией волокон. Измерьте полученную длину фланца внутреннего радиуса изгиба и угол упругого возврата с помощью цифрового транспортира. Отрегулируйте параметры глубины оси Y, чтобы устранить искажения на длинных заготовках.

При производстве критически важных конструктивных узлов, таких как прецизионная гибка алюминия для медицинского оборудования, настройки листогибочного тормоза должны быть тщательно откалиброваны. Шасси медицинских тележек, конструкционные C ARC и опорные рамы требуют чистоты поверхности, отсутствия следов истирания и полной угловой устойчивости.

Уретановая пленка для штампов и защитные инструменты. Чтобы устранить микроцарапины от трения и загрязнения железом, следы штампа на эстетических алюминиевых панелях, перед формованием нанесите прочную уретановую защитную пленку на V-образное отверстие штампа. Неповреждающая пленка смягчает алюминиевый лист, равномерно распределяя контактную нагрузку.

Лучшие материалы для гибки алюминия

Лучшими алюминиевыми сплавами для гибки являются нетермообрабатываемые 3003 O или H14 и 5052 O или H32 для исключительной формуемости и термообрабатываемый отпуск 6061 O, когда после формования требуется высокая конечная структурная прочность.

Выбор оптимального алюминиевого сплава и его закалки является критически важным решением при проектировании компонентов. Попытка изгиба с малым радиусом на высокопрочных полностью состаренных закалках, таких как T6, приводит к разрушению конструкции, если не применяются большие радиусы или термическое размягчение.

1. Алюминиевый сплав 3003: 3003 — это деформационно-упрочняемый нетермообрабатываемый сплав, обладающий исключительной пластичностью, коррозионной стойкостью и теплопроводностью. В отожженном состоянии О его можно сложить без образования микротрещин. Он используется для теплообменников, химических контейнеров и воздуховодов из листового металла.

2. Алюминиевый сплав 5052: Признанный в качестве основного сплава для формования листового металла, 5052 обладает усталостной стойкостью средней прочности и характеристиками холодной штамповки. Temper 5052 H32 является стандартом для промышленных корпусов, компонентов шасси морских конструкций и резервуаров для жидкости, что позволяет выполнять чистые крутые изгибы.

3. Алюминиевый сплав 6061: 6061 представляет собой широко распространенный конструкционный сплав для экструзии и пластин. В полностью состаренном состоянии Т6 пластичность низкая, что требует больших радиусов изгиба для предотвращения разрушения. В полностью отожженном состоянии О он демонстрирует превосходную формуемость и может подвергаться термической обработке до состояния Т6 после формования.

4. Алюминиевый сплав 5083: предназначен для конструкционных морских условий и сосудов под давлением. 5083 обеспечивает высокую прочность нетермообрабатываемых сплавов, а также устойчивость к криогенным условиям и коррозии в морской воде. В H111 закалка 5083 надежно изгибается на умеренных радиусах.

5. Алюминиевый сплав 7075: 7075 обеспечивает высокую прочность на разрыв, сравнимую с конструкционной сталью, но демонстрирует плохую способность к холодной штамповке в состоянии Т6. Гибка 7075 T6 требует больших радиусов изгиба в тепле при повышенных температурах или начинается исключительно в мягком состоянии O с последующей полной термообработкой.

Стандартизация 5052 H32 для изготовления листового металла: Для корпусов и шасси общего назначения, требующих структурной жесткости и чистого изгиба, стандартизация сплава 5052 H32 обеспечивает низкий процент брака, стабильное упругое поведение и минимальный риск растрескивания под действием старения по сравнению с твердыми сплавами серии 6000.

Ключевые факторы, влияющие на изгиб алюминия

Ключевые факторы, влияющие на характеристики изгиба алюминия, включают минимальный коэффициент радиуса изгиба, направление зерна прокатки, допуск по толщине материала, состояние отпуска и общую способность к деформационному упрочнению.

Неспособность проанализировать параметры материала до начала производственного цикла приводит к высокому проценту брака, повреждению инструмента и выходу за пределы технических размеров.

1. Минимальный радиус изгиба: Минимальный радиус изгиба — это самый малый внутренний радиус, с которым может быть сформирован алюминиевый лист или профиль без образования поверхностных микротрещин или разрушения конструкции. Минимальный радиус изгиба прямо пропорционален толщине материала и обратно пропорционален проценту пластического удлинения. Попытка установить внутренний радиус меньше минимального предела приводит к тому, что внешние растягиваемые волокна выходят за пределы предела деформации, что приводит к микроразрывам.

2. Ориентация прокатного зерна: во время обработки прокатного стана алюминиевые зерна вытягиваются горизонтально в направлении прокатки. Изгиб перпендикулярно ориентации зерен заставляет деформацию пересекать несколько границ зерен, максимизируя пластичность и сводя к минимуму риск растрескивания. Изгиб параллельно направлению зерен концентрирует растягивающую деформацию вдоль границ зерен, что приводит к преждевременному раскалыванию вдоль линии сгиба.

3. Однородность толщины материала. Расчеты веса гибочного пресса и упругой отдачи сильно зависят от толщины материала. Вариации толщины листа на станке изменяют конечный угол изгиба. Изменения толщины необходимо отслеживать с помощью датчиков для динамической регулировки глубины хода.

4. Упругое восстановление и компенсация перегиба: Упругость определяется соотношением предела текучести и модуля упругости. Поскольку алюминий имеет низкий модуль упругости, его упругость больше, чем у углеродистой стали. Чтобы добиться окончательного изгиба алюминия 6061 T6 на 90 градусов, пуансон должен согнуть материал примерно на 83–85 градусов, позволяя упругому напряжению вернуться обратно к целевому углу.

Для изготовления изделий с высокими техническими характеристиками, таких как те, которые используются при индивидуальной гибке алюминия для медицинского оборудования, контроль физических факторов имеет первостепенное значение. Сборки должны обеспечивать интеграцию с трубными конструкционными C ARC и креплениями шасси без структурных искажений.

Расчет коэффициента упругой отдачи: рассчитайте коэффициент упругой упругой отдачи, используя внутренний радиус под нагрузкой, окончательный внутренний радиус после упругого отпускания и значения толщины листа. Значение коэффициента упругости, равное 1,0, указывает на нулевую упругость, в то время как более низкие значения требуют предварительно запрограммированной компенсации чрезмерного изгиба в контроллере ЧПУ.

Как предотвратить трещины при изгибе алюминия

Предотвращение образования трещин во время гибки алюминия требует соблюдения минимальных радиусов изгиба, ориентации линий сгиба перпендикулярно направлению волокон, удаления заусенцев на кромках микронадрезов, использования теплых температур формовки и выбора отожженных отпусков.

Растрескивание поверхности наружного радиуса является основным видом лома при гибке алюминия. Растрескивание возникает, когда растягивающее напряжение на внешней поверхности превышает порог разрушения материала при локальной деформации. Внедрение систематического контроля исключает возникновение трещин.

1. Соблюдайте строгие минимальные пороговые значения радиуса изгиба. Никогда не вдавливайте алюминий в острый внутренний угол. Выберите радиус пуансона, соответствующий минимальному радиусу изгиба сплава. Если конструктивные ограничения требуют жесткого углового перехода от твердого состояния, такого как Т6, к промежуточному состоянию, такому как Т4, или полностью отожженному состоянию О.

2. Удаление заусенцев и полировка срезанных или обрезанных кромок: при резке алюминиевых листов перфорацией или лазерной резкой вдоль кромок среза образуются микрозаусенцы и локализованные зоны наклепа. Когда эти края испытывают растяжение во время изгиба, микровырезы действуют как точки концентрации напряжений, которые инициируют трещины. Перед формованием снимите фаску или сгладьте края листа в зоне сгиба.

3. Выравнивайте изгибы перпендикулярно направлению прокатки: при размещении деталей на лазерных станках или фрезерных станках с ЧПУ ориентируйте критические линии сгиба под углом 90 градусов относительно направления прокатки листа. Если разнонаправленные изгибы одного листа препятствуют выравниванию на 90 градусов, расположите лист под углом 45 градусов, чтобы равномерно распределить растягивающую нагрузку.

4. Внедрение гибки при повышенной температуре. Для высокопрочных сплавов, таких как 6061 T6 и 7075 T6, нагрев материала до контролируемой температуры от 150 до 200 градусов Цельсия увеличивает пластичность и снижает предел текучести без постоянного ухудшения механических свойств при комнатной температуре. Теплая формовка снижает упругость и предотвращает разрушение наружных волокон на изгибах с малым радиусом.

5. Используйте широкие V-образные отверстия и смазку: увеличение V-образных отверстий снижает локализованную деформацию сдвига за счет увеличения длины дуги, по которой деформируется лист. Нанесение синтетических смазок или полиэтиленовых пленок вдоль заплечиков матрицы снижает поверхностное сопротивление, предотвращая локальное растяжение и утончение внешней поверхности.

Капиллярный контроль критически важных компонентов. Для конструкционных алюминиевых узлов аэрокосмической, морской или медицинской промышленности, подвергающихся высокой циклической усталости, одного только визуального контроля недостаточно для обнаружения подповерхностных трещин. Проведите пенетрантное тестирование с помощью жидкого красителя после изгиба, чтобы проверить целостность поверхности перед отправкой деталей на окончательное анодирование или лакокрасочное покрытие.

Резюме и выводы

Освоение промышленной гибки алюминия требует глубокого понимания металлургической физики пределов деформации материалов и точных технологий изготовления. В отличие от стали, алюминий требует контроля над минимальными радиусами изгиба, компенсации пружинения ориентации зерен и специальных поверхностей инструментов для предотвращения таких дефектов, как микротрещины, истирание и коробление профиля.

Выбирая оптимальные нетермообрабатываемые сплавы, такие как 3003 и 5052 H32, для глубокой формуемости или управляя термообрабатываемыми сплавами, такими как 6061 O по сравнению с 6061 T6, посредством теплой формовки и постформовой термообработки, инженеры по термообработке могут добиться жестких допусков на размеры и структурных характеристик. Независимо от того, используете ли вы листогибочные станки с ЧПУ или ротационные гибочные станки с индивидуальными оправками, согласующими процесс формования с геометрией профиля, это гарантирует минимальное количество отходов, низкие производственные затраты и превосходную эстетическую привлекательность. Соблюдение технических параметров рабочих формул и протоколов технического обслуживания, подробно описанных в этом руководстве, дает специалистам-производителям возможность производить алюминиевые конструкционные компоненты для требовательных глобальных применений.
