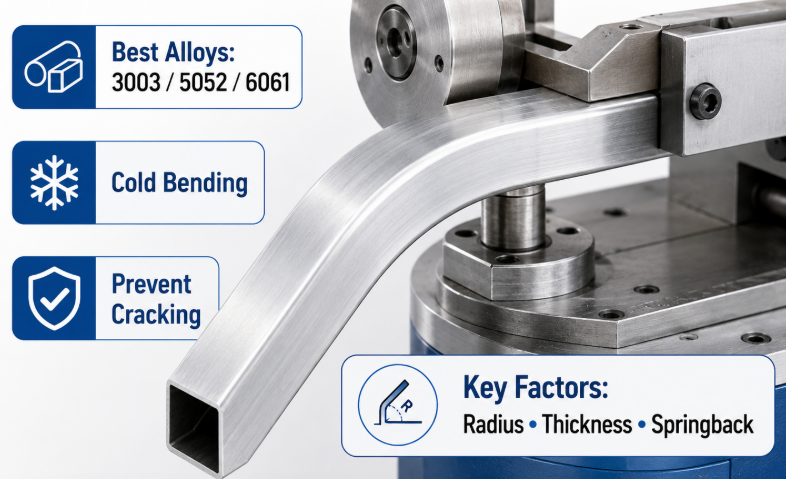

Гибка алюминия: методы, типы сплавов и советы по проектированию

Гибка алюминия — это важнейший процесс изготовления металла, который изменяет форму алюминиевых профилей, листов и труб в точные кривые или углы. Этот процесс во многом зависит от выбора правильного состояния алюминиевого сплава, расчета соответствующего радиуса изгиба для предотвращения разрушения материала и применения правильного метода изготовления, такого как гибка вращательным вытягиванием, гибка валками или гибка листогибочным прессом. Достижение успешного изгиба без растрескивания материала требует глубоких технических знаний о пластичности сплавов, ориентации зерен и механических ограничениях металлических заготовок.

Краткий обзор

Какой алюминий лучше всего подходит для гибки?

Лучшие алюминиевые сплавы для гибки относятся к сериям 3000, 5000 и 6000, особенно 3003, 5052 и 6061, поскольку они обеспечивают оптимальный баланс прочности на разрыв, пластичности и пределов удлинения при механическом напряжении.

Металлургические профили гнущихся сплавов

При выборе сырья для промышленного производства первостепенное значение имеет понимание химии металла. Серия 3000 легирована преимущественно марганцем. Такой химический состав обеспечивает умеренную прочность в сочетании с весьма желательными свойствами удлинения. Для простых архитектурных компонентов, бытовой техники и воздуховодов низкого давления сталь 3003-H14 представляет собой стандартный выбор благодаря своей превосходной технологичности и устойчивости к растрескиванию.

Серия 5000 включает магний в качестве основного легирующего элемента. Это дополнение обеспечивает значительно более высокую прочность на разрыв и превосходную коррозионную стойкость по сравнению с серией 3000. В этой группе 5052-H32 широко известен как один из наиболее универсальных конструкционных сплавов для гибки. Он сохраняет высокую усталостную прочность и может формоваться до малых радиусов без образования поверхностных трещин, что делает его очень ценным для морских компонентов, структурных ограждений и специализированного промышленного оборудования.

Серия 6000 содержит кремний и магний, образующие силицид магния. Такой состав делает сплав термообрабатываемым. Хотя 6061-T6 является наиболее распространенным конструкционным алюминиевым сплавом, используемым в тяжелых условиях, его высокий предел текучести делает холодную штамповку весьма сложной задачей. Чтобы добиться сложных кривых структурных профилей, проектировщики часто используют 6061 в отожженном состоянии (6061-O) или привлекают специализированных партнеров по производству с высокой точностью. Например, современные медицинские конструкции требуют строгих геометрических допусков и высоких эстетических стандартов, которые достигаются за счет услуг по гибке алюминия премиум-класса для медицинских каркасов, которые точно контролируют деформацию структурных профилей серии 6000.

Сравнение ключевых гибких сплавов

В таблице ниже приведены механические свойства и минимальный радиус изгиба для наиболее распространенных сплавов, используемых в прецизионном производстве:

Механическое поведение и последствия проектирования

Понимание взаимосвязи между пределом текучести и удлинением при разрыве имеет решающее значение для проектирования конструкций. Сплавы с высоким процентом удлинения могут подвергаться значительной пластической деформации до достижения предельного предела прочности, который представляет собой точку физического разделения или разрыва. При проектировании сложных структурных каркасов использование 5052 или 6061-T4 позволяет инженерам использовать высокую несущую способность, гарантируя при этом, что материал выдерживает механическое формование без внутренних микротрещин.

Европейские промышленные покупатели часто отдают предпочтение сериям 5000 и 6000 из-за их сбалансированной производительности в сложных условиях. Европейские стандарты машиностроения подчеркивают структурную безопасность и долговременную усталостную стойкость, ориентируя производителей на сплавы, которые не подвержены коррозионному растрескиванию под напряжением в течение длительного срока службы. Это предпочтение подчеркивает, почему точный выбор материала должен сочетаться со специальной геометрией инструментов, чтобы сохранить целостность кристаллической структуры сплава.

Можно ли согнуть алюминий без нагрева?

Алюминий можно сгибать без нагрева посредством процессов холодной штамповки при условии, что выбранный сплав демонстрирует высокую естественную пластичность, состояние отпуска оптимизировано для формовки, а радиус изгиба превышает минимальный критический порог для конкретного материала.

Физика холодного изгиба

Холодная гибка – это пластическая деформация металла при температуре окружающей среды. В ходе этого процесса зерна алюминиевого сплава на внешней поверхности изгиба подвергаются растягивающим напряжениям и удлиняются, а зерна на внутренней поверхности испытывают сжимающие напряжения. Если растягивающее напряжение превышает предел прочности материала на растяжение, металл разрушается. Следовательно, холодная гибка очень успешна при использовании отожженных отпусков (обозначаемых суффиксом О) и деформационно-упрочненных отпусков (таких как H14 или H32), которые обладают достаточным потенциалом механического удлинения.

И наоборот, термообработанные породы (например, Т6) имеют плотно закрытую кристаллическую решетку, предназначенную для максимального увеличения предела текучести и твердости. Изгиб 6061-T6 при комнатной температуре до небольшого радиуса почти всегда приводит к немедленному катастрофическому выходу из строя по внешнему радиусу изгиба. Чтобы успешно сгибать такие материалы в холодном состоянии, производители должны значительно увеличить радиус изгиба или использовать специализированные машины, которые равномерно распределяют механическую силу по заготовке.

В секторах с высокой надежностью, таких как медицинская диагностика и транспортировка пациентов, структурные компоненты должны формироваться без термической обработки, чтобы сохранить их точные механические характеристики и избежать термического коробления. Использование специализированного сервиса высокоточной гибки алюминиевых труб позволяет производителям изготавливать изогнутые детали из твердых сплавов при комнатной температуре, сохраняя химические и физические характеристики металла.

Способность к холодному изгибу в зависимости от сплава и отпуска

Следующие наборы данных демонстрируют эффективность холодного изгиба при различных состояниях для стандартной толщины листа 3,0 мм:

Факторы формуемости при холодной обработке

Холодная обработка требует тщательного рассмотрения упругого восстановления материала – явления, известного как пружинение. Когда изгибающая сила снимается, остаточные упругие напряжения внутри алюминия заставляют его частично возвращаться к исходной форме. Поскольку холодный алюминий имеет меньший модуль упругости, чем сталь, его пружинение более выражено. Производители должны перегнуть материал на рассчитанный угол, чтобы достичь желаемой конечной геометрии.

Кроме того, холодная формовка высокопрочных сплавов вблизи их физических пределов может вызвать поверхностный дефект, известный как эффект «апельсиновой корки». Эта грубая текстура возникает, когда отдельные металлические зерна неравномерно деформируются под действием растягивающего напряжения. Хотя это не всегда структурный дефект, он ухудшает косметический внешний вид продукта, что неприемлемо для видимых промышленных корпусов или корпусов, обращенных к потребителю.

Как согнуть алюминий без трещин

Чтобы сгибать алюминий без образования трещин, производители должны выровнять ось изгиба перпендикулярно направлению прокатываемого зерна, использовать радиус изгиба, который соответствует минимальным техническим характеристикам материала или превышает их, и использовать надлежащую смазку инструментов для уменьшения локального трения.

Направление зерен и микроструктурное выравнивание

В процессе прокатки на стане зерна алюминия вытягиваются в направлении прокатываемого листа. Это создает отчетливую направленную текстуру внутри листа или пластины. Изгиб параллельно этому направлению зерен заставляет растягивающее напряжение действовать вдоль границ зерен, что увеличивает вероятность растрескивания, раскалывания или разрушения конструкции.

Чтобы предотвратить растрескивание, линия сгиба в идеале должна быть ориентирована под углом 90 градусов (перпендикулярно) к направлению прокатки. Если деталь требует изгиба в нескольких направлениях, ориентация под углом 45 градусов относительно направления зерен служит эффективным компромиссом, распределяя растягивающие силы по границам зерен и уменьшая локальные концентрации напряжений.

Кроме того, физическое состояние срезанных кромок алюминиевого листа играет решающую роль в предотвращении распространения трещин. При обрезке пластины по размеру вдоль кромки среза образуются микротрещины. Если во время цикла изгиба эти края будут находиться под напряжением, микротрещины будут быстро распространяться по линии изгиба. Удаление заусенцев и полировка кромок заготовки перед гибкой является важной профилактической мерой, устраняющей эти источники механических напряжений.

Критические переменные обработки для предотвращения взлома

В таблице ниже перечислены основные профилактические меры и эксплуатационные корректировки, необходимые для устранения растрескивания при поворотах под большим углом:

Расширенные инструменты и средства управления процессом

Использование специализированного инструмента имеет решающее значение при гибке высокопрочных алюминиевых профилей. Например, для гибки с помощью ротационной вытяжки используются вращающаяся гибочная матрица, матрица под давлением и внутренняя оправка. Оправка поддерживает внутреннюю часть трубы или профиля, чтобы предотвратить разрушение, в то время как пресс-форма сохраняет постоянное усилие, чтобы предотвратить образование складок. Внедрение профессиональных услуг по изгибу алюминиевых труб гарантирует, что размещение оправки, давление зажима и скорость вытяжки математически синхронизированы, что исключает трещины на поверхности.

Для деталей конструкций, предназначенных для тяжелых условий эксплуатации, промышленные заказчики стремятся обеспечить постоянное уменьшение толщины стенок (WTR) и минимальную овальность. Используя высокоточное оборудование с ЧПУ и специально заточенные инструментальные вставки, производители могут контролировать поток материала по всей зоне изгиба, позволяя алюминию течь пластично без локальных образований или структурных разрушений.

Совет по настройке инструмента (предотвращение появления следов от инструмента): Чтобы устранить косметические царапины и следы от инструментов на высокочувствительных алюминиевых поверхностях, производители должны использовать защитную нейлоновую барьерную ленту или уретановые вставки для штампов. Эти мягкие интерфейсы предотвращают прямой контакт металл-металл между стальными инструментами для гибки и более мягкой алюминиевой заготовкой, обеспечивая чистоту поверхности без ущерба для допусков на размеры.

Каковы факторы, влияющие на изгиб алюминия?

Факторы, влияющие на изгиб алюминия, включают химический состав и состояние сплава, толщину материала, геометрическое соотношение радиуса изгиба к толщине, скорость деформации и точность настройки инструмента.

Толщина материала и геометрические соотношения

Толщина материала является основным фактором, определяющим как требуемую силу изгиба, так и минимально допустимый радиус изгиба. По мере увеличения толщины алюминиевого листа или профиля градиент внутренней деформации в зоне изгиба становится круче. При заданном радиусе изгиба более толстый лист испытывает гораздо большую нагрузку на своей внешней поверхности, чем более тонкий лист.

Эта механическая связь определяется соотношением R/t , где $R$ — внутренний радиус изгиба, а $t$ — толщина материала. Когда это соотношение падает ниже критического порога для конкретного сплава, материал не может выдержать деформацию, что приводит к немедленному растрескиванию. Следовательно, большая толщина материала требует пропорционально большего радиуса изгиба для обеспечения безопасной пластической деформации.

В областях с высокими требованиями, таких как производство аэрокосмической и медицинской техники, строгое соблюдение точных допусков на размеры является обязательным. Например, каркасы диагностического оборудования должны сохранять точную структурную геометрию под нагрузкой. Использование изготовления алюминиевого каркаса с высокими допусками позволяет дизайнерам достигать точных углов и сложных кривых, сохраняя при этом упругость и смещение размеров в приемлемых пределах.

Параметры производительности при изгибе

В таблице ниже классифицированы и подробно описаны рабочие параметры, влияющие на конечное качество и точность гнутых алюминиевых профилей:

Пружинный возврат и управление температурой

Упругость остается одной из самых сложных переменных для прогнозирования при изгибе алюминия. Он прямо пропорционален пределу текучести материала и обратно пропорционален его модулю упругости. Поскольку модуль упругости алюминия составляет примерно одну треть от модуля стали, он демонстрирует примерно в три раза большую упругость, чем сталь при идентичных условиях формовки. Производители используют сложное программное обеспечение для анализа методом конечных элементов (FEA) для расчета точной компенсации упругого возврата, необходимой для каждого производственного цикла.

Когда холодная штамповка не может удовлетворить требования к жесткому радиусу, используется термическая помощь или горячая гибка. Нагревание алюминия до температур от 150°C до 250°C временно снижает его предел текучести и увеличивает пластичность. Однако это тепловое окно необходимо строго контролировать; перегрев может навсегда изменить микроструктуру сплава, ухудшая его механические свойства и приводя к тому, что материал не соответствует требованиям структурных норм.

Техническое резюме и инженерные рекомендации

Успешная гибка алюминия требует баланса между материаловедением и механическим исполнением. Выбор сплава и состояния определяет пределы формования металла, а ориентация линии изгиба относительно направления зерна определяет его устойчивость к растрескиванию. Используя правильные соотношения R/t , рассчитывая точные компенсации упругого возврата и выбирая подходящие методы изготовления, такие как вытяжка или гибка валками, производители могут создавать очень сложные и структурно надежные компоненты.

Для высокоточных отраслей, где структурная целостность и точные допуски имеют решающее значение, использование специализированных производственных услуг гарантирует соответствие каждого изогнутого компонента строгим стандартам производительности. Сотрудничество со специализированным производителем, который понимает эти металлургические и механические переменные, позволяет компаниям оптимизировать свои конструкции, сократить отходы материалов и гарантировать долгосрочную производительность в сложных полевых условиях.
