Гибка алюминия: факторы, методы и применение

Прецизионная гибка алюминия — это строго контролируемый производственный процесс холодной штамповки, который постоянно деформирует алюминиевый лист, трубу или экструдированные профили вдоль прямой оси, применяя механические силы, выходящие за пределы предела текучести материала, без ущерба для структурной целостности или качества поверхности.

Краткий обзор

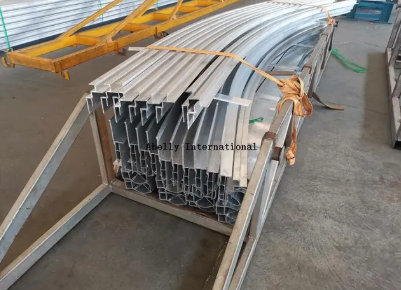

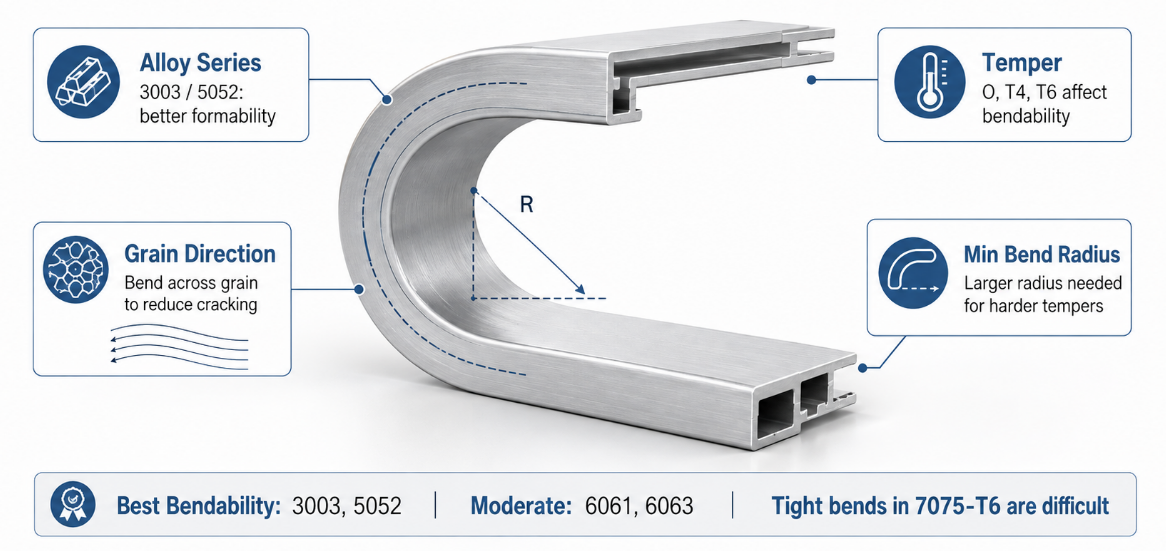

Ключевые металлургические факторы, влияющие на изгиб алюминия

Успешная холодная штамповка при прецизионной гибке алюминия в основном зависит от состава сплава материала, режима термообработки, ориентации зерна относительно линии изгиба и соотношения между минимальным радиусом изгиба и толщиной материала.

С инженерной точки зрения механическое поведение алюминия при изгибе определяется его реакцией напряжения и деформации в зоне пластической деформации. В отличие от конструкционной стали, алюминиевые сплавы демонстрируют различные профили пластичности в зависимости от легирующих элементов, таких как магний, кремний, медь и цинк. Например, нетермообрабатываемые сплавы серий 3000 и 5000 демонстрируют высокие способности к наклепу и превосходную способность к холодной штамповке, тогда как термообрабатываемые сплавы серий 6000 и 7000 требуют строгого соблюдения условий отпуска, чтобы предотвратить растрескивание на стороне растяжения во время операций жесткого изгиба алюминия.

Выбор закалки имеет первостепенное значение при планировании проектов по гибке алюминия. Полностью отожженный алюминий O-закалки обеспечивает максимальное удлинение и минимальный предел текучести, что делает его идеальным для изгибов малого радиуса. Однако, когда структурная целостность требует условий T4 или T6, инженеры должны учитывать повышенное соотношение текучести к пределу прочности. Для изгиба профиля из сплава 6061-T6 требуется существенно больший радиус изгиба, чем для профиля из сплава 6061-O или 6063-T4. Попытка агрессивного изгиба алюминия на материалах Т6 без предварительного нагрева или постепенной формовки часто приводит к разрушению при межкристаллитном сдвиге вдоль внешней натяжной оболочки.

Кроме того, ориентация зерен, возникающая во время прокатки листов или экструзии профиля, определяет направленную пластичность при изгибе алюминия. Выполнение операции гибки алюминия параллельно продольному направлению прокатки подвергает материал более высоким растягивающим напряжениям вдоль границ зерен, увеличивая вероятность растрескивания кромок. Выполнение процесса гибки алюминия перпендикулярно (поперек) направлению зерен позволяет более равномерно распределять растягивающие напряжения по микроструктуре. Инженеры должны оценить направление волокон при размещении деталей на макетах листового металла или ориентации сложных структурных профилей перед процедурами гибки алюминия на листогибочном прессе или ротационной вытяжке.

Основные методы и процессы гибки технического алюминия

Для промышленной гибки алюминия используются различные методы механической формовки, в том числе V-гибка листогибочного пресса, гибка поворотным вытягиванием, трехвалковая гибка и формовка растяжением, выбранные на основе геометрии профиля, стабильности поперечного сечения и требуемой точности изгиба.

Выбор правильной методики гибки алюминия зависит от того, является ли заготовка плоским листом, конструкционным экструзией, круглой трубой или прямоугольным полым профилем. Для листового металла и простых профилей широко используется гибочный пресс с ЧПУ. Гибка воздухом обеспечивает гибкость за счет использования глубины пуансона для контроля угла, а обработка дна и чеканка обеспечивают исключительную повторяемость угла за счет значительно более высокого тоннажа. Однако, поскольку алюминий имеет более низкий модуль упругости по сравнению со сталью, прецизионная воздушная гибка с ЧПУ требует усовершенствованных систем динамического гидравлического выравнивания и систем измерения угла в реальном времени для компенсации изменений сплава от партии к партии во время гибки алюминия.

При обработке алюминиевых труб или сложных полых профилей гибка алюминия методом ротационной вытяжки является отраслевым стандартом для применений с малым радиусом. При ротационной гибке алюминия профиль зажимается гибочной матрицей и вытягивается вокруг вращающейся оси, при этом внутри он поддерживается прецизионной оправкой, а снаружи - зачистной матрицей. Оправка поддерживает внутреннюю полость, чтобы предотвратить разрушение в поперечном сечении, уплощение стенки или сморщивание по внутреннему радиусу сжатия. Пластины Wiper предотвращают слипание материала в точке касания. Этот метод имеет решающее значение для изготовления точных структурных рам, линий передачи жидкости и специализированных OEM-компонентов, площадь поперечного сечения которых должна оставаться постоянной.

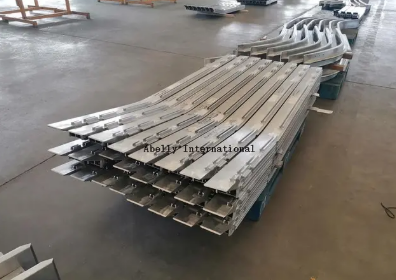

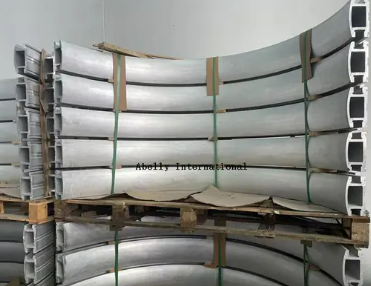

Для дуг большого радиуса, колец и непрерывных структурных кривых предпочтительны трехвалковая гибка алюминия (пирамидальная или угловая прокатка) и формовка растяжением. Формование растяжением включает в себя захват алюминиевого профиля с обоих концов, приложение осевой растягивающей нагрузки, чтобы приблизить материал к пределу текучести, и наматывание его вокруг охватывающего блока формы. Помещая все поперечное сечение под напряжение, гибка алюминия с растяжением устраняет сжимающие напряжения на внутреннем радиусе, эффективно подавляя пружинение и внутренние морщины. Для производителей медицинского оборудования, которым требуется безупречная эстетическая отделка и жесткие структурные допуски, использование высокоточных процессов холодной штамповки, таких как прецизионная гибка алюминия для медицинского оборудования, обеспечивает высокую геометрическую стабильность и плавные структурные контуры всех изогнутых профилей.

Расчет упругого возврата, допуска на изгиб и минимального радиуса изгиба

Точный контроль размеров при гибке алюминия требует точного математического расчета смещения нейтральной оси, значений К-фактора, припуска на изгиб и компенсации упругого пружинения для конкретного сплава.

Во время любой операции гибки алюминия холодной штамповкой внешняя поверхность материала подвергается растягивающей деформации, а внутренняя поверхность - сжимающей. Между этими двумя зонами находится нейтральная ось, на которую не распространяется нулевое напряжение. По мере увеличения изгиба нейтральная ось смещается внутрь к сжимающей поверхности. Отношение положения нейтральной оси к общей толщине материала определяется как К-фактор. При точных расчетах изгиба алюминия коэффициент К обычно находится в диапазоне от 0,33 для малых радиусов до 0,50 для изгибов большого радиуса, что напрямую влияет на длину развернутой развертки.

Правильный расчет припуска на изгиб (BA) и уменьшения изгиба (BD) предотвращает несоответствия размеров изогнутых деталей конструкции. Математическая формула допуска на изгиб выражается следующим образом: BA = (pi / 180) B (R + K * T), где B представляет собой угол изгиба в градусах, R — внутренний радиус изгиба, K — коэффициент К, а T — толщина материала. Одновременно происходит пружинение, когда изгибающая сила ослабляется и восстанавливается упругая деформация. Поскольку модуль упругости алюминия составляет примерно одну треть от модуля упругости стали (69 ГПа против 200 ГПа), упругая отдача при изгибе алюминия значительно более выражена, и ее необходимо компенсировать путем чрезмерного изгиба материала или изменения геометрии штампа.

Чтобы обеспечить повторяемость при автоматизированной гибке алюминия, инженеры используют анализ методом конечных элементов (FEA) наряду с эмпирическими испытаниями для определения углов упругого возврата. При изгибе алюминия 6061-T6 упругий возврат может составлять от 2 до 10 градусов в зависимости от соотношения радиуса изгиба и толщины стенки. Контроль параметров минимального радиуса изгиба предотвращает отделение наружных зерен и растрескивание при растяжении. Применение специальных конфигураций инструментов, таких как уретановые нижние штампы или специальные вращающиеся лопастные штампы, помогает равномерно распределить локализованную деформацию по зоне деформации во время крупносерийного производства гибки алюминия.

Защита поверхности и контроль качества после гибки

Для поддержания безупречного качества поверхности и структурной целостности во время гибки алюминия требуются специальные инструментальные материалы, смазочные материалы для поверхности, геометрический контроль и процедуры неразрушающего контроля.

Поскольку алюминиевые сплавы относительно мягкие и склонны к истиранию, прямой контакт между матрицами из необработанной стали и алюминиевыми заготовками во время гибки алюминия может вызвать образование задиров на поверхности, налипание металла и появление косметически вредных следов сопротивления. Чтобы предотвратить это, на современных производственных предприятиях используются закаленные инструментальные стали (такие как D2 или A2), покрытые нитридом титана (TiN) или хромированием и отполированные до зеркального блеска. В качестве альтернативы между заготовкой и металлической оснасткой во время гибки алюминия располагаются вставки из полированного синтетического полимера, такого как делрин, или специальные уретановые подкладки, чтобы исключить перенос следов инструмента на эстетические или анодированные поверхности.

Смазка играет важную роль в защите пограничного слоя при тяжелом изгибе алюминия. Синтетические масла высокой вязкости или водорастворимые испаряющиеся смазочные материалы уменьшают трение на контактных поверхностях зачистной матрицы и оправки во время гибки алюминия методом ротационной вытяжки. Без адекватной смазки трение вызывает локальное накопление тепла, увеличивая прилипание материала к оправке и вызывая чрезмерное утончение стенок, овальность трубы или истирание поверхности вдоль внутренней дуги изгиба.

Проверка качества после формовки прецизионного изгиба алюминия включает в себя неразрушающий контроль (NDT) и геометрический контроль. Координатно-измерительные машины (КИМ) и оптические лазерные 3D-сканеры измеряют искажения профиля поперечного сечения, угловые допуски и длины опор по моделям САПР. Для критически важных несущих элементов конструкции ультразвуковой толщиномер стен гарантирует, что утонение внешней напряженной стены не превышает допустимые инженерные пределы (обычно не превышающие 15–20 % от номинальной толщины стены). Использование передовых методологий производства, таких как специализированные решения для гибки алюминия, гарантирует соблюдение строгих стандартов размеров и критериев проверки микроскопических трещин во всех критических компонентах конструкции.

Протокол по уходу за инструментом и предотвращению истирания: чтобы максимизировать срок службы инструмента и гарантировать бездефектную обработку поверхности во время операций высокоскоростной гибки алюминия, технические группы должны выполнять регулярную очистку штампа неабразивными химическими растворителями для удаления микроотложений алюминия. Проверяйте оправки и зачистные плашки на наличие признаков клеевого износа каждые 500 циклов изгиба. Убедитесь, что автоматические системы смазки подают постоянный объем жидкой пленки непосредственно в зоны трения высокого давления перед каждым ходом гибки.

Промышленное применение алюминиевых компонентов, изготовленных по индивидуальному заказу

Гибка алюминия по индивидуальному заказу имеет жизненно важное значение в современной обрабатывающей промышленности, позволяя создавать легкие, устойчивые к коррозии и высокопрочные конструкционные профили для транспорта, архитектуры, аэрокосмической промышленности и специального оборудования.

1. Аэрокосмическая и транспортная основы

   В авиационно-космическом проектировании конструкций гибка алюминия широко применяется для изготовления колец шпангоута фюзеляжа, ребер жесткости лонжерона крыла, опор балок пола и каналов направляющих сидений. Высокопрочные сплавы, такие как 2024 и 7075, формуются в условиях строгого контроля отпуска, чтобы минимизировать вес при сохранении максимальной несущей способности конструкции. В автомобилестроении прецизионная гибка алюминия позволяет создавать балки бамперов для предотвращения столкновений, направляющие пространственной рамы шасси, рамы аккумуляторных батарей для электромобилей (EV) и сети трубопроводов гидравлической жидкости, что вносит значительный вклад в усилия по облегчению веса транспортных средств.

2. Архитектурный каркас и системы навесных стен

   Архитектурное проектирование опирается на гибку и растяжку алюминия в рулонах для создания профилей навесных стен из стекла, сводчатых оконных рам, декоративных конструкций навесов и нестандартных изогнутых оконных стоек. Такие сплавы, как 6063-T5 или T6, обеспечивают превосходные возможности анодирования и порошкового покрытия после изгиба, обеспечивая устойчивость к атмосферным воздействиям и эстетическую привлекательность фасадов крупных коммерческих зданий.

3. Высокоточное медицинское оборудование и корпуса

   Производство медицинской техники требует высоких санитарных стандартов, легкого веса и точной повторяемости размеров. Гибка алюминия по индивидуальному заказу позволяет формировать элементы конструкции шасси, рамы оборудования для манипуляций с пациентами, хирургические осветительные кронштейны и специализированные корпуса мобильных диагностических тележек. Интеграция высокоточной формовки посредством высокоточных операций гибки алюминия в медицинских устройствах гарантирует гладкие, эргономичные контуры конструкции, чистые угловые профили без сварных швов и жесткость конструкции, необходимую для чувствительного медицинского диагностического оборудования.

4. Промышленные теплообменники и жидкостные системы

   В системах отопления, вентиляции и кондиционирования воздуха, холодильной технике и электроэнергетике методом ротационной гибки алюминия образуются сложные змеевиковые змеевики и коллекторы теплообменников. Использование алюминиевых трубок 3003 или 5052 обеспечивает превосходную теплопроводность и устойчивость к коррозии, сохраняя при этом целостность удержания давления в условиях термоциклирования.

Комплексный обзор интеграции прецизионной гибки алюминия

Освоение прецизионной гибки алюминия требует глубокого понимания металлургии материалов, динамики механической деформации, точных математических расчетов и индивидуального выбора инструментов для холодной штамповки. Тщательно оценивая состояние сплава, направление зерен, соотношение радиусов изгиба и характеристики упругого возврата, инженеры-технологи могут стабильно производить бездефектные изогнутые детали с жесткими геометрическими допусками. Внедрение передовых методов, таких как ротационная гибка, пневматическая гибка листогибочным прессом с динамическим прогибанием или растяжка, обеспечивает структурную целостность и защиту поверхности сложных листов, труб и экструдированных профилей. В конечном счете, интеграция надежных процедур контроля качества и точных расчетных моделей позволяет производителям OEM оптимизировать эффективность производства и поставлять высокопроизводительные алюминиевые компоненты для требовательных применений в аэрокосмической, автомобильной, архитектурной и медицинской технике.
