Каковы требования к угловой гибке в автомобильном производстве?

Угловой изгиб в автомобильном производстве требует строгого контроля механических параметров, включая точное управление соотношением радиусов изгиба, систематическое прогнозирование пружинения, строгие пределы деформации поперечного сечения, точный выбор металлургического отпуска и автоматическую проверку допусков на размеры для поддержания структурной целостности шасси и компонентов системы предотвращения столкновений.

Краткий обзор

Механические допуски и требования к радиусу изгиба

Механические допуски и правила минимального радиуса изгиба в автомобильном производстве устанавливают граничные условия, необходимые для обеспечения того, чтобы пластическая деформация происходила без локализации деформации, микроразрушений или отклонений размеров за пределами сборочных пределов OEM.

Достижение точной повторяемости размеров при крупносерийном производстве автомобилей требует точного указания геометрии профиля, изменений толщины стенок и коэффициентов кривизны изгиба. Компоненты автомобильных конструкций разрабатываются на основе автоматизированных роботизированных сварочных ячеек и модульных автомобильных платформ. Следовательно, линейные и угловые допуски должны оставаться исключительно жесткими, чтобы избежать ошибок при сборке.

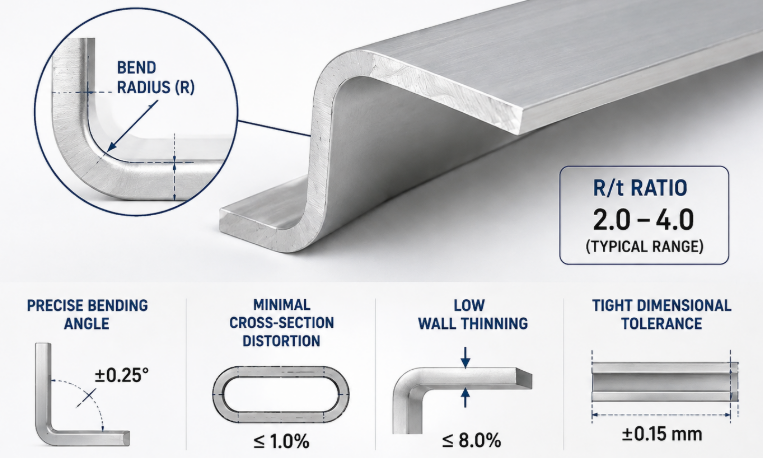

Фундаментальным показателем, контролирующим возможность углового изгиба, является соотношение $R/t$ , где $R$ представляет собой радиус изгиба по центральной линии, а $t$ представляет собой толщину стенки или высоту полки профиля. При угловом изгибе автомобильного алюминия падение ниже критических пределов $R/t$ приводит к чрезмерной растягивающей деформации на внешнем радиусе (extrados), что приводит к образованию шейки или деградации поверхности в виде апельсиновой корки, одновременно вызывая коробление при сжатии вдоль внутреннего радиуса (intrados).

Чтобы обеспечить соответствие требованиям сложной пространственной геометрии, производственные процессы должны сбалансировать распределение пластической деформации и тенденцию к упругому возврату. Когда определенные алюминиевые профили подвергаются локальному изгибу, внешние волокна испытывают одноосное растяжение, а внутренние волокна подвергаются сжатию. Если внутренние сжимающие напряжения превысят предел текучести без локализованной поддержки, стенки профиля будут волноваться, изгибаться или разрушаться внутрь. И наоборот, если внешнее натяжение превышает предел прочности на разрыв, происходит катастрофическое разделение зерен.

Стандарты выбора материала и состояния отпуска

Выбор материалов для автомобильной угловой гибки основан на конструкционных термообрабатываемых алюминиевых сплавах серии 6000 и высокопрочных алюминиевых сплавах серии 7000, где конкретные состояния отпуска определяют начальную пластичность, поведение при деформационном упрочнении и конечные механические характеристики.

В современных транспортных средствах сплавы серии 6000 (преимущественно 6061, 6063, 6082 и 6005A) доминируют в конструкционных применениях из-за баланса способности к экструзии, формуемости, коррозионной стойкости и реакции старения после изгиба. Для приложений по управлению энергией экстремальных столкновений все чаще используются высокопрочные сплавы серии 7000, хотя их уменьшенное удлинение при комнатной температуре требует строгого контроля условий изгиба.

Состояние отпуска материала играет решающую роль в определении гибкости. В полностью состаренном состоянии Т6 алюминиевые сплавы обладают высоким пределом текучести, но низким равномерным удлинением, что делает изгиб под малым радиусом склонным к поверхностному растрескиванию вдоль полос скольжения. Следовательно, операции первичного изгиба часто выполняются в более мягком состоянии отпуска Т4 (термообработка на раствор и естественное старение), где более высокая пластичность допускает значительную пластическую деформацию без разрушения. После процесса механического изгиба под углом компоненты подвергаются искусственному дисперсионному твердению для достижения окончательных механических свойств Т6.

1. Магний-кремниевые сплавы серии 6000 : Обладая отличным пределом текучести и характеристиками деформационного упрочнения, эти сплавы служат эталоном для структурных пространственных рам и профилей боковых балок. Их значения удлинения в состоянии Т4 обычно составляют от 18% до 24%, что позволяет выполнять сложный изгиб с переменным радиусом без преждевременного образования микротрещин.

2. Высокопрочные сплавы серии 7000. Благодаря использованию цинка и магния в качестве основных легирующих элементов эти материалы обеспечивают сверхвысокий предел текучести, подходящий для балок усиления бамперов и ребер жесткости стоек крыши. Гибка этих сплавов требует точного контроля скорости деформации и, во многих случаях, методов горячей формовки для предотвращения хрупкого разрушения вдоль внешних границ изгиба.

3. Нетермообрабатываемые сплавы серии 5000 : высокопластичные деформационно-упрочняемые сплавы, используемые в основном для неконструкционных кронштейнов, декоративных уголков и теплозащитных экранов. Они обеспечивают исключительную формуемость, но более низкий предел текучести по сравнению со структурными экструзиями серии 6000.

Европейские производители автомобилей часто отдают предпочтение профилям 6082-T4 для основных конструктивных углов шасси из-за высокой чувствительности сплава к закалке и превосходной ударной вязкости. Для изделий сложной геометрии, требующих сверхмалых радиусов, применяется горячая гибка при температуре от 150°C до 220°C, чтобы временно снизить предел текучести и повысить способность к деформационному упрочнению, не вызывая преждевременного перестарения металлургической структуры.

Специализированные гибочные технологии и оборудование

В автомобильной угловой гибке используются динамические процессы деформации, управляемые с помощью ЧПУ, включая гибку вращательным вытягиванием, гибку растяжением, трехвалковую гибку и гибку прессом, каждый из которых выбирается на основе модуля сопротивления сечения, радиуса изгиба и объема производства.

Выбор оптимальной технологии гибки напрямую зависит от геометрии профиля конструкции, необходимого радиуса изгиба, темпа производства и допустимых пределов деформации поперечного сечения. Автоматизированные производственные ячейки объединяют современные многоосные станки с ЧПУ для достижения высокой повторяемости точности по трехмерным пространственным траекториям.

1. Технология гибки с растяжением : при гибке с растяжением к экструзии прилагается осевое растягивающее усилие, превышающее предел текучести материала, до и во время протирания его о формовочный блок. Смещая все поперечное сечение в область растяжения, изгиб при растяжении устраняет сжимающие напряжения на внутреннем радиусе, эффективно предотвращая коробление профиля и резко уменьшая упругую отдачу. Это основной метод изготовления длинных структурных компонентов пространственной рамы автомобиля.

2. Гибка вращающейся вытяжкой : идеально подходит для высокоточных гибок конструкций с малым радиусом. Профиль прижимается к вращающейся гибочной матрице и протягивается по радиусу, в то время как зачистная матрица и внутренняя оправка поддерживают стенки профиля. Этот процесс обеспечивает строгий контроль над геометрией поперечного сечения, что делает его идеальным для изготовления алюминиевых конструкционных деталей с крутыми углами.

3. Трехвалковая гибка (профилирование) : используются три регулируемых ролика для постепенной деформации алюминиевых профилей с получением больших, непрерывных или переменных радиусов. Это обеспечивает высокую гибкость производства для длинных элементов рамы транспортных средств, хотя для контроля пружинения требуются встроенные лазерные измерительные системы в реальном времени.

4. Гибка прессом/гибка плунжером : высокоскоростной и экономичный процесс, при котором формовочный плунжер прессует профиль между двумя фиксированными опорными штампами. Несмотря на то, что он подходит для крупносерийного производства кронштейнов с большими радиусами, он обеспечивает ограниченную опору в поперечном сечении и склонен к уплощению профиля, если его не тщательно контролировать.

Для нестандартных автомобильных компонентов, требующих жестких допусков и индивидуальной геометрии, использование специализированных высокоточных производственных процессов, таких как те, которые оцениваются в передовых методологиях [услуг по гибке алюминия] , гарантирует сохранение целостности структурного профиля на протяжении крупносерийных производственных циклов.

Поперечная целостность и контроль искажений

Сохранение геометрии поперечного сечения во время углового изгиба требует противодействия локализованным радиальным силам, которые вызывают утончение стенок, выдвижение полки, коробление стенки и уплощение профиля.

Когда L-образный, C-образный или полый конструкционный алюминиевый профиль изгибается, векторы радиальных напряжений, направленные к центру кривизны, заставляют внешнюю стенку двигаться внутрь, одновременно выталкивая внутреннюю стенку наружу. Неконтролируемая деформация приводит к серьезному искажению поперечного сечения, в результате чего изогнутый профиль становится неспособным сопрягаться с соседними штамповочными узлами или соответствовать требованиям к ударной нагрузке конструкции.

Для сохранения структурной геометрии сложных алюминиевых профилей внутренние оправки и внешние гибкие башмаки интегрированы непосредственно в узел гибочной матрицы. Оправки — от цельных пробок до многошариковых шарнирных конфигураций — поддерживают внутреннюю полость профиля непосредственно в точке пластической деформации. Внешние скребки предотвращают сморщивание материала при его переходе в зону сжатия.

В усовершенствованных конструкциях специального инструмента на этапе гибки также используется внутренняя гидравлическая жидкость или сердечники из сплава с низкой температурой плавления. В высокоточных автомобильных конструкционных кронштейнах внутренние твердые гибкие полиуретановые вставки сжимаются внутри профиля, чтобы поддерживать параллельность стенки во время операций высокоскоростной ротационной вытяжки.

Стратегии контроля и компенсации пружинящего возврата

Управление пружинением при угловом изгибе автомобилей включает в себя нейтрализацию восстановления упругой деформации за счет механического перегиба, адаптивных систем обратной связи с ЧПУ, настройки растяжения-натяжения и снятия термического напряжения.

Упругое возвращение происходит потому, что пластическая деформация всегда сопровождается упругой деформацией. Когда изгибающие силы устраняются, упругая деформация снимается, в результате чего изогнутый компонент слегка разгибается до своей первоначальной формы. В высокопрочных конструкционных алюминиевых сплавах, где соотношение предела текучести к модулю упругости ( $R_y/E$ ) велико, упругая отдача может изменить конечный угол на несколько градусов, если ее не компенсировать.

1. Механическая компенсация чрезмерного изгиба : гибочные штампы изготавливаются с исправленной геометрией, которая изгибает материал за пределы заданного угла на величину, точно равную прогнозируемому углу упругого возврата. Этот метод эффективен для стандартизированных производственных циклов со строго контролируемыми партиями материалов.

2. Гибка растяжением с активным контролем натяжения : за счет приложения одновременного осевого напряжения во время фазы изгиба напряженное состояние по всему поперечному сечению переводится в область пластической текучести. Это резко уменьшает дифференциальный градиент деформации между внешней зоной растяжения и внутренней зоной сжатия, снижая упругую отдачу почти до нулевого уровня.

3. Линейная адаптивная обратная связь с ЧПУ : современные многовалковые и ротационные волочильные станки используют встроенные оптические сканеры или лазерные измерительные системы, которые измеряют угол упругого возврата сразу после изгиба. Алгоритм ЧПУ автоматически регулирует параметры механического хода для последующих проходов или деталей, обеспечивая соблюдение жестких диапазонов допусков.

4. Термическая гибка в тепле : Нагрев термообрабатываемых алюминиевых профилей до температуры от 160°C до 200°C во время гибки снижает предел текучести материала и уменьшает восстановление модуля упругости, тем самым сводя к минимуму изменение упругости после обработки.

Совет по обслуживанию оправки : Регулярно проверяйте, полируйте и смазывайте внутренние шарнирные оправки специализированными синтетическими смазочными материалами под высоким давлением. При угловом изгибе конструкционного алюминия микрозахват истирания алюминия на поверхностях оправки из закаленной стали увеличивает сопротивление трения, локализованное растягивающее напряжение, образование шейки наружной стенки и отклонение упругости.

Структурные применения в автомобильных сборках

Конструктивные изогнутые под углом алюминиевые профили образуют критически важные несущие узлы в современных архитектурах платформ автомобилей с двигателем внутреннего сгорания, гибридных автомобилей и электромобилей.

При проектировании автомобильной конструкции приоритет отдается высокому поглощению энергии, жесткости и минимальному весу. Структурные алюминиевые уголки и сложные изогнутые профили служат основой для ячеек безопасности, креплений шасси и каркаса аккумуляторного отсека.

1. Системы управления столкновением (CMS) : ударные балки переднего и заднего бампера имеют сложные углы поворота, предназначенные для поглощения кинетической энергии во время столкновений. Эти профили требуют контролируемой пластической деформации без растрескивания для защиты основных частей автомобиля.

2. Корпуса аккумуляторных батарей электромобилей . В аккумуляторных отсеках электромобилей используются прецизионно изогнутые алюминиевые конструкционные углы и рамы по периметру для создания жестких, водонепроницаемых структурных корпусов. Эти рамы должны выдерживать экстремальные боковые ударные нагрузки, чтобы предотвратить проникновение элементов аккумуляторной батареи.

3. Пространственные рамы кузова белого цвета (BIW) : в алюминиевых пространственных рамах используются изогнутые структурные угловые профили для арок крыши, усиления передних стоек и боковых порогов, что обеспечивает высокую жесткость на кручение при одновременном снижении общей массы кузова.

4. Кронштейны подвески подрамника шасси : толстые изогнутые алюминиевые угловые кронштейны крепят рычаги управления, рулевые рейки и подрамники к основному корпусу, что требует высокой усталостной прочности при циклических механических нагрузках.

Индивидуальные структурные решения, такие как специализированные услуги по гибке алюминия , позволяют поставщикам автомобилестроения интегрировать сложные геометрические профили в модульные архитектуры платформ, соблюдая при этом строгие показатели устойчивости конструкций к ударам.

Требования к структурным характеристикам и тестирование качества

Обеспечение качества автомобильной угловой гибки включает в себя комплексную матрицу неразрушающего визуального и размерного контроля, разрушающего металлографического анализа и динамической проверки безопасности при столкновении.

Чтобы сертифицировать изогнутые под углом алюминиевые конструкционные компоненты для OEM-производства, детали должны пройти строгие протоколы проверки, чтобы подтвердить, что суровая холодная штамповка не привела к образованию внутренних усталостных участков зарождения усталости, микротрещин или критического утончения стенок.

Первичные процедуры проверки включают неразрушающее оптическое 3D-лазерное сканирование для сопоставления полного контура поверхности с исходными моделями САПР и создания цифровой карты отклонений с цветовой кодировкой. Ультразвуковой контроль толщины измеряет дополнительное утончение стенок, подтверждая, что оставшаяся толщина материала соответствует характеристикам конструкции при ударной нагрузке.

Протоколы разрушающего контроля включают поперечную металлографическую полировку и микроскопическое исследование. Оценка микроструктуры гарантирует, что дислокации, вызванные деформацией, не создали микропустоты вдоль границ зерен. Кроме того, образцы на растяжение, полученные из зон изгиба с высокой степенью деформации, подвергаются испытаниям для оценки остаточной пластичности и соответствия пределу текучести после закалки.

Окончательная проверка конструкции требует полномасштабных испытаний на ударопрочность, при которых целые узлы (например, ударные балки бампера или боковые поручни аккумулятора) подвергаются высокоскоростным квазистатическим испытаниям на осевое разрушение и динамическим ударным испытаниям. Характеристики компонентов оцениваются на основе предсказуемого поведения при складывании, общей способности поглощать энергию и полной отсутствия хрупкого растрескивания вдоль исходных радиусов изгиба.

Оптимизация процессов угловой гибки автомобилей требует правильного выбора сплава, точного проектирования инструментов и активного контроля пружинения. Балансируя распределение деформации с жесткой опорой в поперечном сечении, производственные группы создают легкие алюминиевые конструкционные компоненты, соответствующие строгим стандартам производительности и безопасности автомобильных производителей.
